1、Anpassbar tråddiameterintervall: 1-3 mm
2、Hastighet: max 1200 tpm
3、Tilldelningsområde: 70-140 mm
4, Spänningsnoggrannhet: ±5%
5、Meterräkningsprecision: ±0,5%
1、Anpassbar tråddiameterintervall: 1-3 mm
2、Hastighet: max 1200 tpm
3、Tilldelningsområde: 70-140 mm
4, Spänningsnoggrannhet: ±5%
5、Meterräkningsprecision: ±0,5%
A fysisk skumisolering produktionslinje är specialbyggd för kablar där signalintegritet och låg dielektrisk förlust är kritiska krav. Till skillnad från kemisk skumning injicerar fysikalisk skumning inert gas - vanligtvis kväve - direkt i smält polymer, ...
READ MOREKabelupptagning och utbetalning avser de två motsatta lindningsoperationerna som flyttar ledare eller färdig kabel på och av spolar, rullar och trummor genom en produktionslinje. Pay-off lindar upp materialet från en källspole och matar in det i nästa process; take-up...
READ MORETillverkningsprocessen för kablar är en industriellt arbetsflöde i flera steg som omvandlar rå koppar- eller aluminiumledare till färdiga, isolerade trådprodukter redo för elektriska, data- eller mekaniska applikationer. Från tråddragning och trådning till isoler...
READ MORE
Single Twist Cabling Machine är en nyckelutrustning speciellt designad för LAN-kabelproduktion. Den används främst för att utföra total tvinning av fyra tvinnade par enligt specifika krav, samtidig...
See Details
Kabelmaskinen med Backtwist är lämplig för kabeldragning av olika kabeltyper, inklusive kraftkablar, flexibla kablar, styrkablar och marina kablar. För att ta itu med den inre spänningen som orsaka...

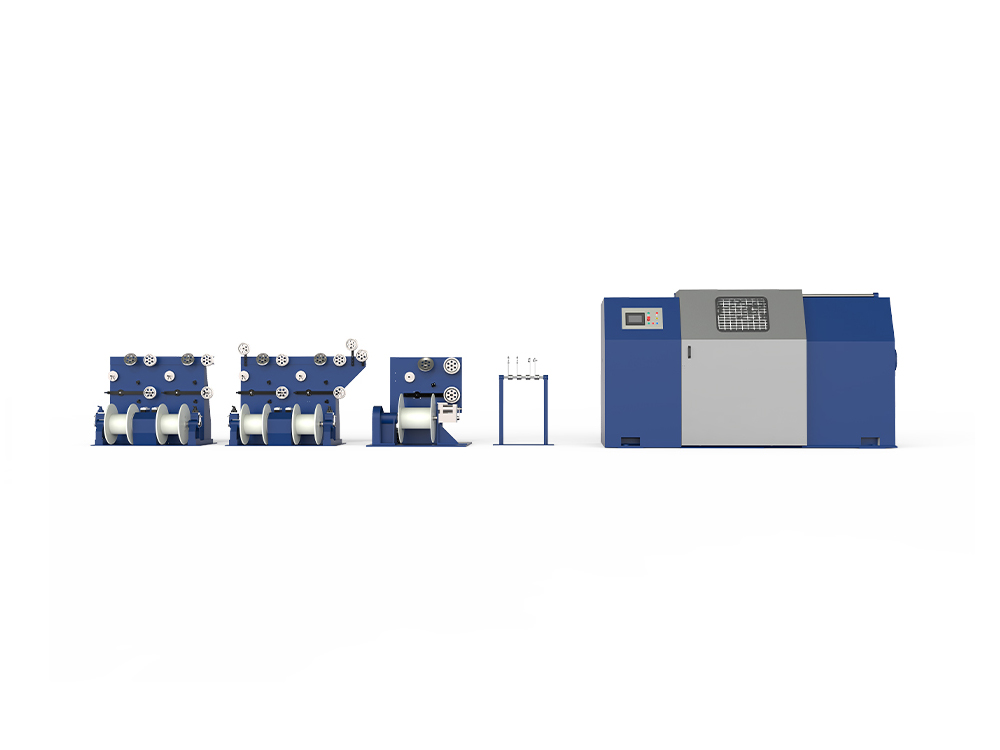

See DetailsVad är arbetsprincipen för Dubbel snodd kabelmaskin ?
Arbetsprincip för dubbel vridning
1. Twiststruktur med dubbla lager: Maskinen har två synkront drivna vridsystem. Varje ledare vrids först i framåtriktningen, vrids sedan en andra gång i samma eller motsatta riktning, vilket uppnår en "pre-twist-double twist"-kompositstruktur.
2. Korsvridningsriktning förbättrar elektrisk prestanda: Det alternerande arrangemanget av den första vridningen (S-twist) och den andra vridningen (Z-twist) gör interaktionen mellan ledarna mer enhetlig, vilket minskar signalöverhörningen och förbättrar draghållfastheten.
3. Högprecisionsspänning och stigningskontroll: Spänning (±5%) och stigning (70-140 mm) övervakas i realtid av en PLC och servomotor för att säkerställa konsekvent vridning i varje kärna, vilket garanterar kabelns mekaniska och elektriska konsistens.
4. Anpassningsbar till flera tråddiametrar: Designad för att täcka tråddiametrar från 1-3 mm, den kan fullborda dubbeltvinning från fina till tjocka kärnor i ett pass, vilket uppfyller behoven hos Cat5e, Cat6 och kablar med ännu högre hastighet.
| Nyckelpunkt | Beskrivning |
| Tvåstegs vridning | Maskinen innehåller två synkroniserade tvinningssystem: det första utför en preliminär (pre-twist) på varje ledare, och det andra fullbordar en andra tvinning på samma tråd, vilket uppnår en "single-pass double-twist"-struktur. |
| Tvärriktning (S-Z) Vridning | Den första vridningen (S-riktning) och den andra vridningen (Z-riktning) är sammanflätade, vilket förbättrar signalens enhetlighet, minskar överhörning och förbättrar den mekaniska styrkan. |
| Exakt spännings- och tonhöjdskontroll | PLC- och servomotorer övervakar kontinuerligt spänning (±5 %) och stigning (70-140 mm) för att garantera konsekvent vridmoment för varje tråd. |
| Kompatibilitet med bred tråddiameter | Designad för 1-3 mm tråddiametrar, vilket tillåter en enda installation för att hantera både fina och grova ledare för Cat5e, Cat6 och kablar med högre hastighet. |
Hur mycket förbättrar en dubbeltvinnad kabelmaskin produktionseffektiviteten jämfört med en traditionell strandningsmaskin?
Förbättring av produktionseffektivitet
1. Kapacitetsjämförelse: Den dubbla vridningsmaskinen kan uppnå en kabelhastighet på 120-170 m/min (baserat på en stigning på 100 mm), medan den traditionella enkeltvinnade maskinen endast når 45-60 m/min, vilket motsvarar en effektivitetsökning på cirka 2-3 gånger.
2. Produktivitetsökning: Jämfört med traditionella rörformade tvinningsmaskiner kan den dubbla vridningsmaskinen öka produktionseffektiviteten med 4,5 gånger, och slutföra strandningen av fler strängar på samma tid.
3. Höghastighetsdrifttillförlitlighet: Genom att använda dubbelmotors synkrondrift och servokontroll upprätthåller den synkronisering av hastighet och spänning, undviker kvalitetsfluktuationer orsakade av hastighetsvariationer och uppnår högkvalitativ utmatning vid höga hastigheter.
4. Energibesparing och utrymmesfördelar: Den effektiva mekaniska strukturen minskar strömförbrukningen, och utrustningen upptar endast cirka 10 000 m², vilket är lämpligt för utrymmet för medelstora till stora produktionslinjer, vilket ytterligare förbättrar det totala kapacitetsutnyttjandet.
| Jämförelsemått | Traditionell strandningsmaskin | Dubbelvridande kabelmaskin |
| Vridningseffektivitet | Enstegsvridning, begränsad effekt | Dubbelstegsvridning utförs i ett pass, båda vridningarna synkroniserade |
| Multiplikator för total kapacitet | Baslinjekapacitet för konventionella strandningsmaskiner av rörtyp | Kapaciteten ökade med 4,5× med dubbelvridningsteknik |
| Maximal hastighet | -600-800 rpm (enkel vridning) | Upp till 1 500 rpm (dubbel vridning) |
| Vridningar per minut | -600tpm | Upp till 1 200 tpm (max 1 700 tpm) |
Kan en dubbeltvinnad kabelmaskin samtidigt tvinna flerkärniga kablar?
1. Samtidig matning av flera ledare: Maskinen är utrustad med ett flerkanaligt matningssystem, som kan mata 6-12 ledare samtidigt, vilket uppnår samtidig dubbeltvinning av flera kärnor i en enda matning.
2. Multi-Core Adaptability of Double Twisting Technology: Vridningssystemet i dubbeltvinningsmaskinen kan utföra tvåskiktsvridning på varje ledare separat, och sedan utföra total vridning på samma kärntråd, vilket säkerställer att varje kärna i flerkärnkabeln har samma vridning och spänning.
3. Tillämplig på högpresterande nätverkskablar: Denna teknik har använts i stor utsträckning i Cat5e, Cat6 och högre hastigheter för industriell automationskontrollkablar, och uppfyller kraven för flerkärniga produkter med extremt hög signalintegritet och mekanisk styrka.
4. Flexibla anpassningsmöjligheter: Genom mjukvaruparameterjustering kan den snabbt växla enligt olika kärnnummer, tråddiametrar och vridningskrav, vilket uppnår "en maskin för flera användningsområden" och avsevärt minska utrustningsinvesteringar och felsökningskostnader.
| Funktion | Beskrivning |
| Flertrådig synkron matning | Utrustad med flerfiliga matningskanaler, vilket gör att 6-12 ledare kan införas samtidigt för flerkärniga vridningar. |
| Flerkärnig dubbelvridningsförmåga | Den 1600 mm flerkärniga trådbuntningsmaskinen med dubbel vridning kan hantera trådar ≥0,12 mm och utföra dubbeltvinning på alla kärnor i en enda operation. |
| Spännings- och vridkontroll med hög precision | Använder magnetiska partiklar eller mekaniska fjäderspänningsanordningar och valbara vridriktningar för att hålla spänningen och vridningen enhetlig över alla kärnor under samtidig bearbetning. |
| Lämplig för avancerade LAN och industriella kablar | Används i stor utsträckning på Cat5e, Cat6 och industriell automationskontrollkablar, uppfyller stränga signaler - integritet och mekanisk - hållfasthetskrav. |
Vanliga frågor (FAQ)
F1: Vad är energiförbrukningen och energibesparande effekterna av DoubleTwist kabelmaskin?
S: Jämfört med traditionella strandningsmaskiner minskar dubbeltwiststrukturen avsevärt energiförbrukningen och driftskostnaderna.
F2: Vilka branscher är bäst lämpade för att använda DoubleTwist-kabelmaskinen?
S: Lämplig för produkter som kräver högkvalitativ, flertrådig strandning, såsom strömkablar, optiska kommunikationskablar, höghållfasta stållinor för flygindustrin och bilkablar.
F3: Vilka är de viktigaste konkurrensfördelarna med Zhangjiagang Dachen Machinery?
A: Etablerat 1997, med en FoU-historik och ett årligt produktionsvärde som överstiger 50 miljoner RMB; företaget är ett nationellt högteknologiskt företag med ISO9001:2008 kvalitetssystemcertifiering; senior ingenjörer står för över 20 % av FoU-teamet, vilket möjliggör självutveckling av hela processen från mekanisk struktur till elektriskt system.
F4: Kan Dachen Machinery tillhandahålla anpassad kabelproduktionsutrustning som inte är standard?
S:Företaget fokuserar på "självutveckling av hela processen från mekanisk struktur till elektriskt system", vilket möjliggör snabb leverans och tillhandahållande av skräddarsydda icke-standardiserade tjänster skräddarsydda efter kundens behov.
